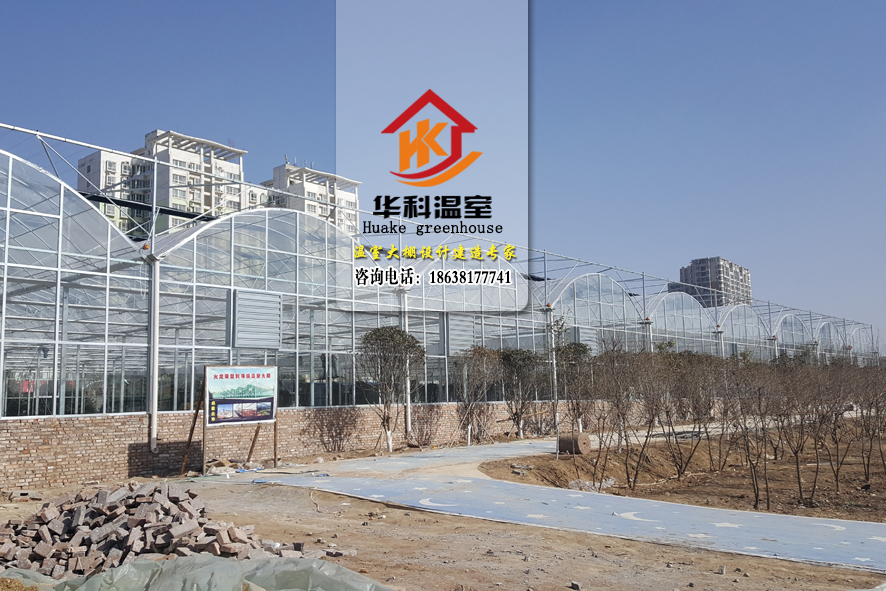

焦作市小蜗牛亲子农场连栋温室型花卉市场位于焦作市解放区映湖路与政二街交汇处东南角,项目建设面积3840平方米,于2017年底动工,由河南华科温室工程有限公司设计建造,建设工期45天,在河南华科温室工程有限公司的不懈努力下实际建设29天建设完成,一次性通过甲方验收,并给予河南华科温室工程有限公司高度评价该项目,下面由河南华科温室小编详细分析该案例,供温室同仁及客户朋友们参考。

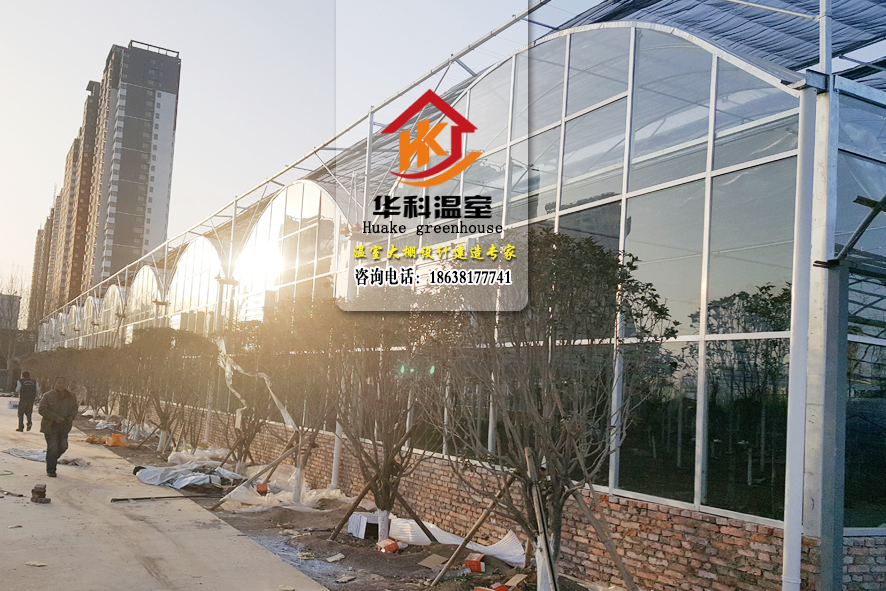

焦作市小蜗牛亲子农场连栋温室型花卉市场采用GSW8430型连栋薄膜-玻璃温室结构,项目跨度8米,共10跨,总宽度80米;开间4米,共12开间,总长度48米;檐高4.5米,脊高1.9米,总高7.0米;总建设面积3840平方米。该项目配备:电动外遮阳系统(分两区控制)、电动内遮阳系统(分两区控制)、电动卷膜开窗系统(配备40目防虫网)、1380型重锤风机9台、顶部15S日本丰谷膜、侧面5mm单层钢化玻璃。
该项目结构是在GSW8430连栋薄膜温室的结构上改造升级而来,其特点:抗雪、抗风、结构简单牢固、通风量大、施工周期短、建造成本低,能最短周期内收回投资成本等,但是相比连栋阳光板-玻璃温室结构其缺点有:跨度及开间相对小,里面立柱相应的多一些,对于内部规划相应的会有一定的局限性;所以想要建设投资类似项目的朋友们要综合评定选用哪种结构更适合自己,从而做出决定;下面小编把该项目的骨架材料清单附在下文,供朋友们参考。
GSW8430温室料单(端面抗风柱2m间距) | |||||
序号 | 名称 | 规格 | 单位 | 数量 | 备注 |
1 | 主体部分 | ||||
2 | 端面支承 | 镀锌焊管φ32*2/L=2760,下料长度2870 | 件 | 36 | |
3 | 端面支承 边用 | 镀锌焊管φ32*2/L=2725,下料长度2835 | 件 | 4 | |
4 | 端支承角连接 | δ3/Q235-A | 件 | 4 | |
5 | 主立柱 | 镀锌焊管120x60x3L=4500 | 件 | 76 | 加2个纵桁架 |
6 | 主立柱 | 镀锌焊管120x60x3L=5000 | 件 | 65 | |
7 | 边副立柱 | 镀锌焊管50x50x2.5L=4500 | 件 | 12 | |
8 | 边副立柱 | 镀锌焊管50x50x2.5L=5000 | 件 | 12 | |
9 | 端立柱一 | 镀锌焊管50x50x2.5L=5840 | 件 | 20 | |
10 | 端立柱一 | 镀锌焊管50x50x2.5L=6340 | 件 | 20 | |
11 | 端立柱二 | 镀锌焊管50x50x2L=6280 | 件 | 10 | |
12 | 端立柱二 | 镀锌焊管50x50x2L=6780 | 件 | 10 | |
13 | 拱杆 | 间距1000镀锌管φ32×2L=8759 | 件 | 490 | |
14 | 端立柱顶卡(50*33) | 部件 | 件 | 60 | |
15 | 雨槽 | 镀锌板δ2/Q235-A | 件 | 108 | |
16 | 边雨槽 | 镀锌板δ2/Q235-A | 件 | 24 | |
17 | 雨槽连接板 | 镀锌板δ2/Q235-A | 件 | 117 | |
18 | 边雨槽连接板 | 镀锌板δ2/Q235-A | 件 | 26 | |
19 | 雨槽连接加强板 | 镀锌板δ2/Q235-A | 件 | 108 | 每2m雨槽1件 |
20 | 边雨槽 连接加强板 | 镀锌板δ2/Q235-A | 件 | 24 | 每2m雨槽1件 |
21 | 立柱连接板 | δ3/Q235-A | 件 | 290 | |
22 | 下弦杆 | 镀锌矩管50x50x2.5L=7870 | 件 | 110 | |
23 | 下弦杆边连接板 | δ2.5/Q235-A | 件 | 44 | |
24 | 下弦杆连接板 | δ2.5/Q235-A | 件 | 198 | |
25 | 腹杆3 | 镀锌焊管φ32x2.0L=1490 | 件 | 220 | |
26 | 腹杆3 | 镀锌焊管φ32x2.0L=1775 | 件 | 110 | |
27 | 32抱卡 | 镀锌δ2/Q235-A | 件 | 334 | |
28 | 50x50x12方抱卡 | 镀锌δ2/Q235-A | 件 | 334 | |
29 | 稳定杆 | φ25×2,L=6000,一端缩口 | 件 | 255 | |
30 | 中间排水雨槽 | 部件 | 件 | 18 | |
31 | 左边排水雨槽 | 部件 | 件 | 2 | |
32 | 右边排水雨槽 | 部件 | 件 | 2 | |
33 | 拉筋 | φ10钢筋,L=4470 | 件 | 36 | |
34 | 拉筋耳卡 | 件 | 72 | ||
35 | 拉筋耳卡 | 件 | 72 | ||
36 | U型卡32 | 拱梁和雨槽连接用 | 件 | 1000 | |
37 | 弹簧卡 | 32-25 | 件 | 1452 | |
38 | 角连接 | 件 | 48 | 边副立柱顶部和雨槽连接 | |
39 | φ25半圆管卡 | 件 | 62 | ||
40 | 风扇端面1 | 2 | |||
41 | 5050线梁 | 50x50x2x1913 | 件 | 20 | 三层 |
42 | 5050线梁 | 50x50x2x1948 | 件 | 20 | 三层 |
43 | 5050檩条A | 50x50x2x1913 | 件 | 40 | 三层 |
44 | 5050檩条A | 50x50x2x1948 | 件 | 40 | 三层 |
45 | 角连接 | 件 | 242 | ||
46 | 角连接 | 件 | 40 | ||
47 | 湿帘端面2 | 2 | |||
48 | 5050线梁 | 50x50x2x1913 | 件 | 20 | 三层 |
49 | 5050线梁 | 50x50x2x1948 | 件 | 20 | 三层 |
50 | 5050檩条A | 50x50x2x1913 | 件 | 40 | 二层 |
51 | 5050檩条A | 50x50x2x1948 | 件 | 40 | 二层 |
52 | 角连接 | 件 | 242 | ||
53 | 角连接 | 件 | 4 | ||
54 | 侧面1 | 3 | |||
55 | 5050檩条A | 50x50x2x1948 | 件 | 54 | 三层 |
56 | 角连接 | 件 | 110 | ||
57 | 侧面2 | 3 | |||
58 | 5050檩条A | 50x50x2x1948 | 件 | 54 | 三层 |
59 | 角连接 | 件 | 110 | ||
60 | 双扇门 | 根据具体要求手工修改数量 | |||
61 | 门梁 | 120*60*2;L=2000 | 件 | 2 | |
62 | 门柱 | 120*60*2;L=2200 | 件 | 4 | |
63 | 角连接 | 件 | 20 | ||
64 | 止水胶条 | 15m/盘 | 盘 | 19 | |
65 | 标准件: | ㎡ | 3840 | ||
66 | |||||
67 | |||||
外遮阳骨架部分(整体热镀锌) | |||||
1 | A型雨槽立柱(角左) | 70x50x2L=2300 | 支 | 2 | 黑管热镀锌 |
2 | A型雨槽立柱(端中) | 70x50x2L=2300 | 支 | 18 | 黑管热镀锌 |
3 | A型雨槽立柱(角右) | 70x50x2L=2300 | 支 | 2 | 黑管热镀锌 |
4 | A型雨槽立柱(边) | 50x50x2L=2300 | 支 | 22 | 黑管热镀锌 |
5 | A型雨槽立柱(内部) | 50x50x2L=2300 | 支 | 99 | 黑管热镀锌 |
6 | 外遮阳线梁 | 70x50x2L=7940 | 支 | 20 | |
7 | 外遮阳横梁 | 50x50x2L=7940 | 支 | 110 | |
8 | 连接杆 | 50x30x2L=3940 | 支 | 110 | 纵梁 |
9 | 连接杆 | 50x30x2L=3930 | 支 | 22 | 端头纵梁 |
10 | 腹杆3 | Φ32x2.0x2988 | 支 | 260 | 斜支撑 |
11 | 腹杆3 | Φ32x2.0x4240 | 支 | 44 | 交叉拉杆,就是剪刀撑 |
12 | 50*50抱卡 | 个 | 92 | 剪刀撑连接卡 | |
13 | 外遮阳端头支撑 | 50x30x2.0x4721 | 支 | 40 | |
14 | 外遮阳中间纵梁(圆管) | Φ32x2.0x6000,一端缩口 | 支 | 85 | |
15 | Φ32半圆卡 | 个 | 134 | ||
16 | 2孔角连接(25-30) | 个 | 264 | ||
17 | 间隔连接板I | 30/50,“几”字形 | 件 | 91 | 横向 |
18 | 间隔连接板II | 直板形 | 件 | 146 | 横向 |
19 | 杆端连接 | 50/50 | 件 | 2 | 50杆横向端头 |
20 | 杆端连接 | 30/50 | 件 | 20 | 横向 |
21 | 杆端连接A | “几”字形,70/70 | 件 | 4 | 四角立柱/线梁 |
22 | 杆端连接C | 70/30 | 件 | 22 | 端面立柱/纵杆 |
23 | 杆端连接E | 50/30 | 件 | 244 | 纵向连接杆用 |
24 | 标准件 | ㎡ | 3840 | ||
内遮阳传动部分 | |||||
1 | U栓 50X50 | 件 | 44 | ||
2 | 50U栓挡板 | 件 | 44 | ||
3 | 电机座 | 件 | 2 | ||
4 | 推拉杆I | Φ32X2.0L=6000,一端缩口 | 件 | 154 | |
5 | 滚轮座 | 件 | 227 | ||
6 | 传动轴 | Φ42x3L=6000 | 件 | 14 | |
外遮阳传动部分 | |||||
1 | U栓 50X50 | 件 | 44 | ||
2 | 50U栓挡板 | 件 | 44 | ||
3 | 电机座 | 件 | 2 | ||
4 | 推拉杆I | Φ32X2.0L=6000,一端缩口 | 件 | 154 | |
5 | 滚轮座 | 件 | 227 | ||
6 | 传动轴 | Φ42x3L=6000 | 件 | 14 | |
1 | 顶部圆弧角板 | L=9000 | 件 | 20 | |
2 | 四周角板 | L=4500 | 件 | 4 | |
3 | 7880纵桁架 | 50*50*2方管,3#角钢,500高 | 件 | 2 | 中间一跨部位有2开间为8米开间 |
