外遮阳系统是利用具有一定遮光率的材料将多余的光照进行遮挡，或者利用保温材料使温室内部形成局部的封闭空间，起到调节光照、降温或保温的作用。该外遮阳系统采用A型齿轮齿条传动，其优点是传动平稳可靠、传动精度高。具体方案设计如下：
1、系统原理

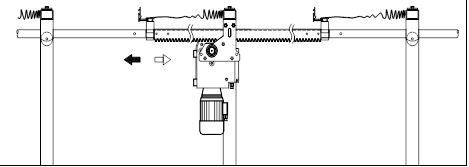

A型齿轮齿条外遮阳系统主要由减速电机、驱动轴、齿轮齿条总成、支撑滚轮、推拉杆、幕布驱动边、幕布等部件组成。其传动原理是驱动轴与减速电机、齿轮相连，当减速电机输出轴转动时，驱动轴带动齿轮转动。齿轮的转动带动了齿条的行走，推拉杆由支撑滚轮支撑并与齿条相连，当减速电机往复转动时，可带动推拉杆实现往复运动。当遮阳幕一端固定在梁柱处，另一端固定在与推拉杆相连的驱动边型材上时，就可实现遮阳幕的展开、收拢动作。
2、系统基本描述

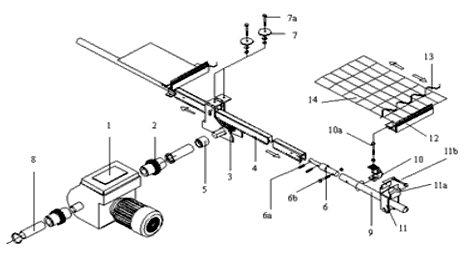

1）系统组成


⒈减速电机；⒉联轴器；⒊A型齿轮座；⒋齿条；⒌焊合接头；⒍拉幕齿条-推杆接头；6a.弹性圆柱销；6b.螺栓；⒎A型齿轮座垫片；7a.螺栓；⒏镀锌驱动轴；⒐推杆；⒑推杆-导杆连接卡；⒒支撑滚轮；11a.六角头自钻自攻钉；11b.螺栓；⒓驱动边铝型材；⒔卡簧；⒕外遮阳幕。

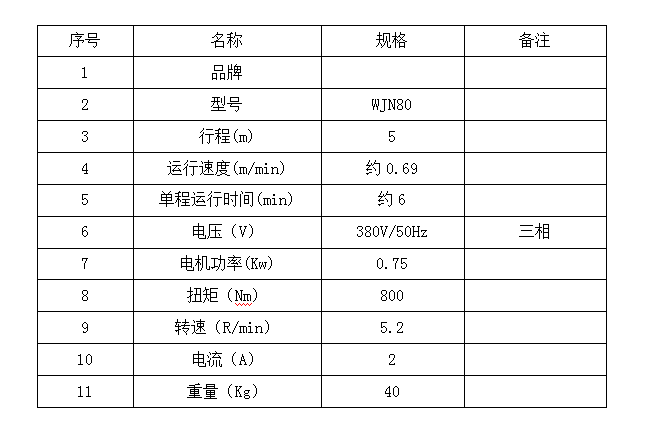

2）电机技术性能：

3）传动机构：
采用齿条传动机构（A型齿轮），通过减速电机与之联结的传动轴输出动力。驱动轴采用φ42×3钢管，中部与电机相连，其余部分齿条均布相连，间距4m；传动杆（φ32×2.0热镀锌圆管）和推幕杆采用扣件连接，横向布置，拉动幕面开合。
4）技术参数：
外遮阳高度：约6.5m
传动类型：齿轮齿条传动机构、开间方向传动。
遮阳网：外遮阳幕布采用国产品牌四川绿荫遮阳网，遮阳率85％，该遮阳网结合国内用户的实际需求而设计的一款更经济实用的产品，所有原材料均从国外进口，冬天，幕布还能减少温室向外的热量辐射，能防止暴雨、冰雹、落物对温室建筑及植物的侵害，能将温室霜害限制在最低限度。该遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的化学物质都有抵抗作用，实际使用寿命在10年以上，厂家提供5年的质量保证。
幕线：托、压幕线均为ф2.2mm聚酯线，抗拉强度195kgf，托幕线间距为0.4m，压幕线间距为0.8米；托、压幕线采用黑色聚脂幕线，具有优异的防紫外线抗老化性能。
5）控制分区：分1区控制。
3、系统安装
1）托（压）幕线的布置与固定
托（压）幕线沿幕布运行方向固定，沿拉幕梁（外遮阳横梁）方向均匀布置，一般托幕线每400mm一道，压幕线每800mm一道，托（压）幕线沿幕布运动方向从一端拉幕梁通长拉到另一端拉幕梁，中间在拉幕梁（外遮阳横梁）上支撑并固定。
2）驱动机构安装
①拉幕支撑滚轮的安装
拉幕支撑滚轮安装于温室外遮阳横梁上，通过螺栓或ST5.5mm×25mm自钻自攻钉固定于温室外遮阳横梁上。布置间距为中间支撑滚轮每4米一列，两侧面最外部两列距离侧面天沟300mm左右。
②减速电机布置与安装
减速电机采用电机安装架通过U型螺栓固定于外遮阳立柱上。
③A型齿轮座安装
A型齿轮座由M8螺栓及齿轮连接圆垫片安装于温室外遮阳横梁上。驱动轴分段通过焊合接头连接于每个齿轮两端，驱动轴与焊合接头焊接，每个齿轮轴两端安装钢夹，方便维修。同时必须保证A型齿轮座的输入轴中心和减速电机输出轴中心、驱动轴中心在一条直线上。
④齿条、推杆的安装
齿条与推杆安装于同一直线上，齿条与推杆连接通过齿条-推杆接头、弹性圆柱销及螺栓等连接。
⑤活动边安装
将幕布通过卡簧固定于铝合金型材卡槽内，用拉杆夹、推杆-导杆连接卡将铝合金驱动边与推杆连接起来，随着推杆的运动带动遮阳幕启闭。
3）遮阳幕布的安装
遮阳幕布先安装遮阳幕布活动端，即与铝合金型材驱动边连接的一端，再安装遮阳幕固定的一端。
4）连接配电控制箱运行调试
电机线接好之后，在通电前需要认真仔细检查整个系统，检查是否有疏漏之处。然后启动电机开关，测试电机正反转是否正常。
4.0  基本构件：

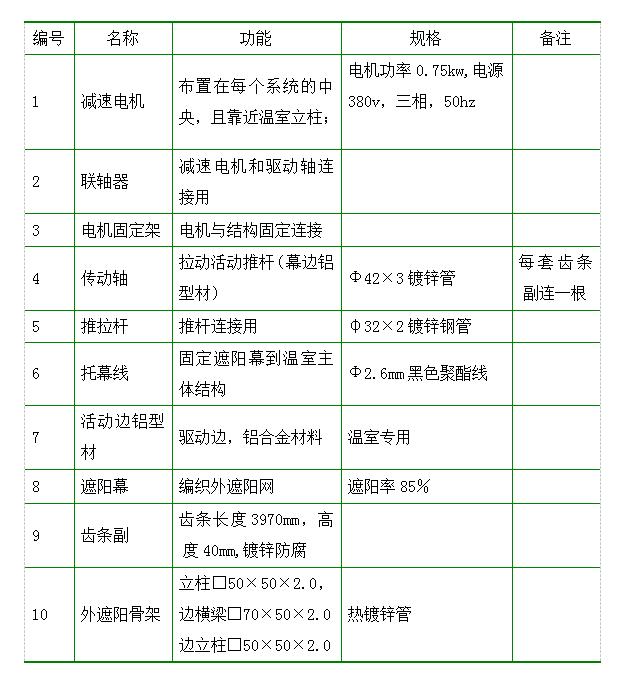

外遮阳系统组成、规格参见表
