2019年实用经济型日光温室设计施工方案
时间:2019-04-12/来源:温室工程部 /作者:华科温室 /点击:
次

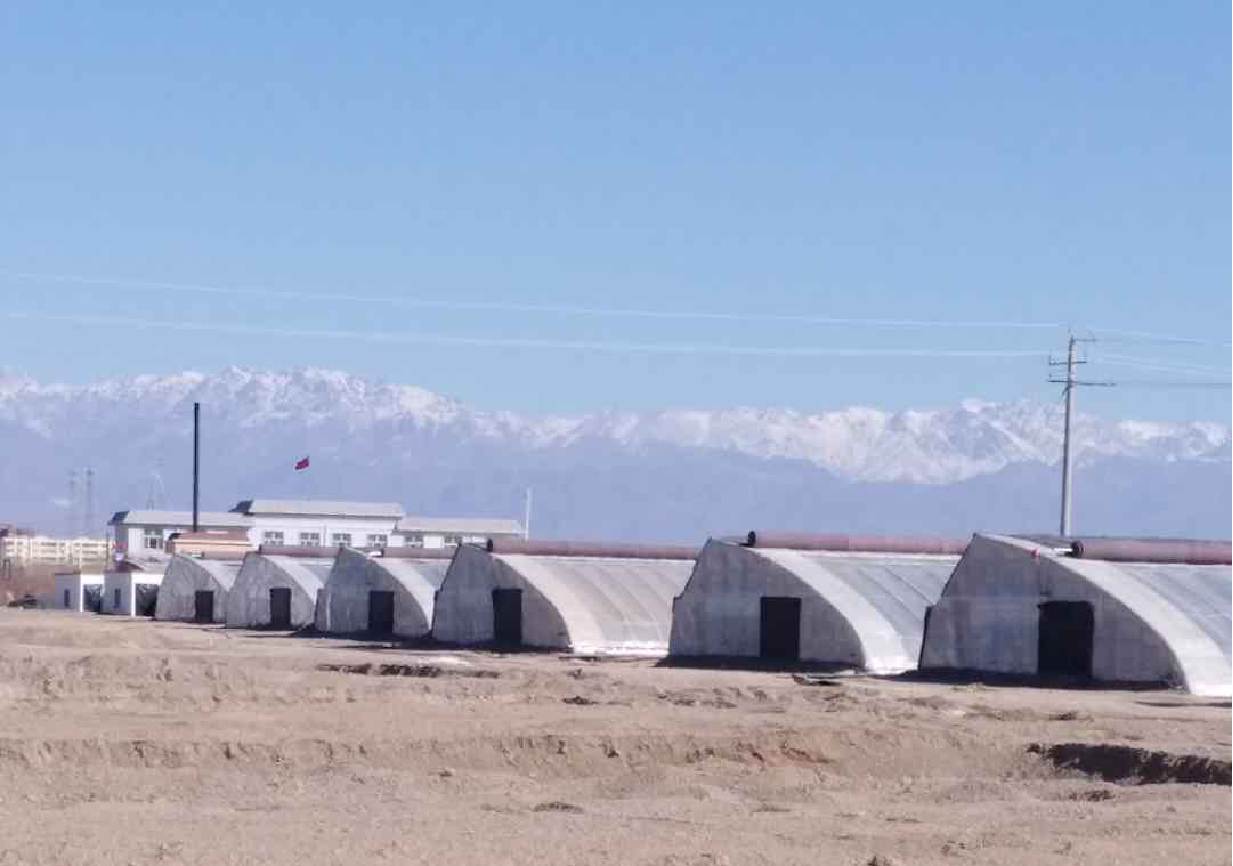

新型几字钢(土墙)日光
温室,是近几年出现的一种冬暖型日光
温室,这种温室以其独有的特点,显著的性价比优势,良好的适用性,从出现至今,受到广大农人的一致好评。其适用范围遍及西北、东北、华北等地区,尤其在中原地带更受欢迎。
一、新型几字钢(土墙)日光温室产品介绍
我公司生产的新型几字钢(土墙)日光温室,其主体采用
河南华科温室工程有限公司设计的装配式几字型钢骨架,主型材几字钢质量符合Q/12XJ 6073--2013标准,原材料为热镀锌卷板,冷弯成型;冲孔、成型、切断、弯弧,整个生产过程通过智能冷弯生产线完成,具有冲孔、成型、弯弧精度高,一致性好,表面无划伤,安装效率高等特点;同时由于其独特的截面结构,还具有良好的防骨架滴露现象。

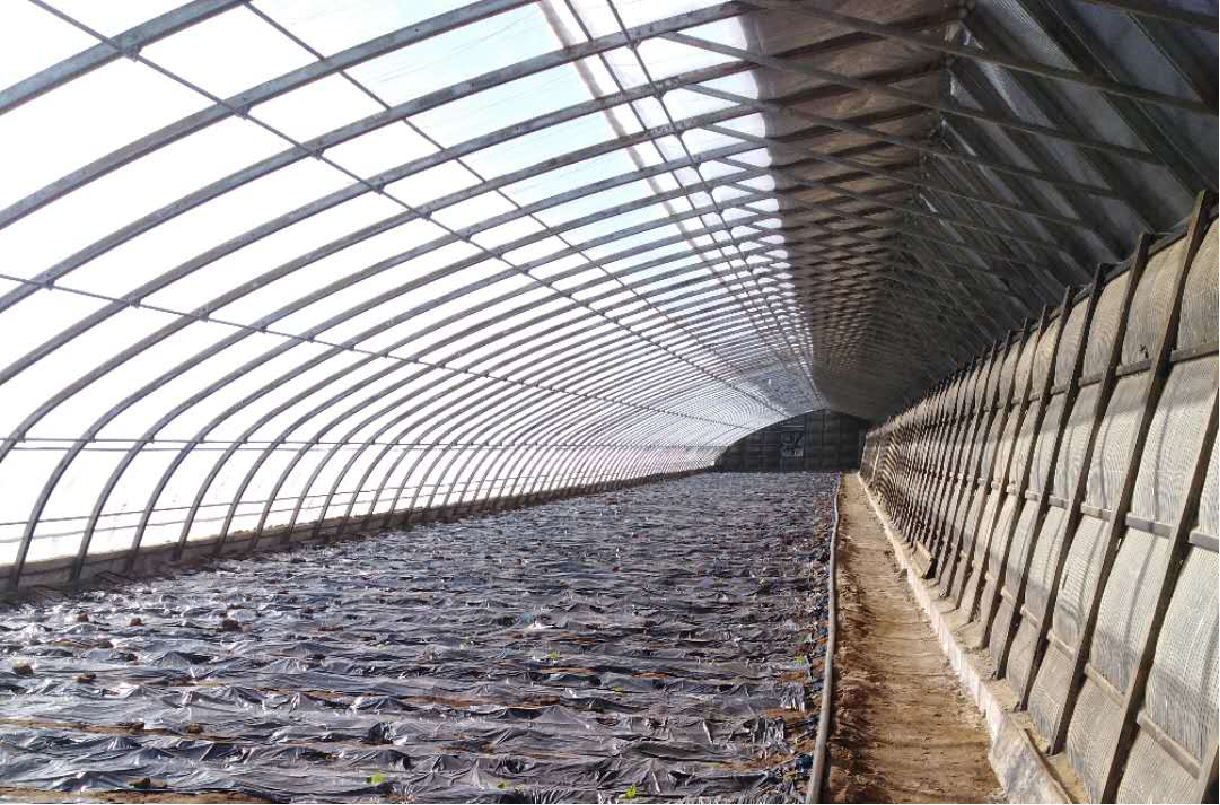

新型几字钢(土墙)日光温室,后墙采用几字钢结合方管立柱搭建,山墙采用热镀锌方管搭建,螺栓连接,后墙几字钢和立柱之间覆盖防雨毡及铁网,中间回填素土或砂石土夯实;外覆防雨保温被。山墙采用双层钢骨架,以同种方式搭建。
二、新型(土墙)日光温室性能特点
传统土墙日光温室保温性能好,是我国北方大部分地区在深冬季节进行喜温类蔬菜生产的主要设施类型。传统土墙日光温室采用素体堆积夯实后墙和山墙,温室后墙最宽可达8米,山墙一般宽度不低于2米。该种温室的弊端是土建占地面积过大,土地利用率低,遇大暴雨天气墙体极易垮塌,土建对土质要求偏高,整体性价比在0.06左右。在日光温室的建造中,往往由于缺乏粘土无法筑墙,温室仅能利用砖墙。砖墙日光温室保温效果次于传统土墙日光温室,后墙及山墙一般为370mm厚砖墙。该种温室的弊端是土建成本偏高,尤其是近两年来环保治理政策,导致原材料价格直线上升;另外对土建土质也有一定的要求,性价比约为0.08。全钢架保温板后墙日光温室,后墙和山墙采用镀锌方管搭建,外覆100mm保温板,土建占地面积小,成本低于砖墙日光温室。但这种温室保温仅依靠铺设的保温板以及前屋面覆盖的保温被,保温效果差,可种植反季果蔬少,节点偏多,抗风性能一般。
相对于以上三种日光温室,新型(土墙)日光温室采用全几字钢结构,前后拱及后墙只有一个节点,后墙采用框架式结构,可填充任何土质土壤,建设环境要求低。该种温室后墙一般宽度在1-1.2米,顶宽0.5-0.6米,土建占地面积小,保温性堪比传统土墙日光温室(以河南新乡为例,冬季夜间温度-8℃时,温室内温度保持在15℃以上);土建成本相较于砖墙日光温室,可节省1/2-1/3,因此整体性价比可达0.1。

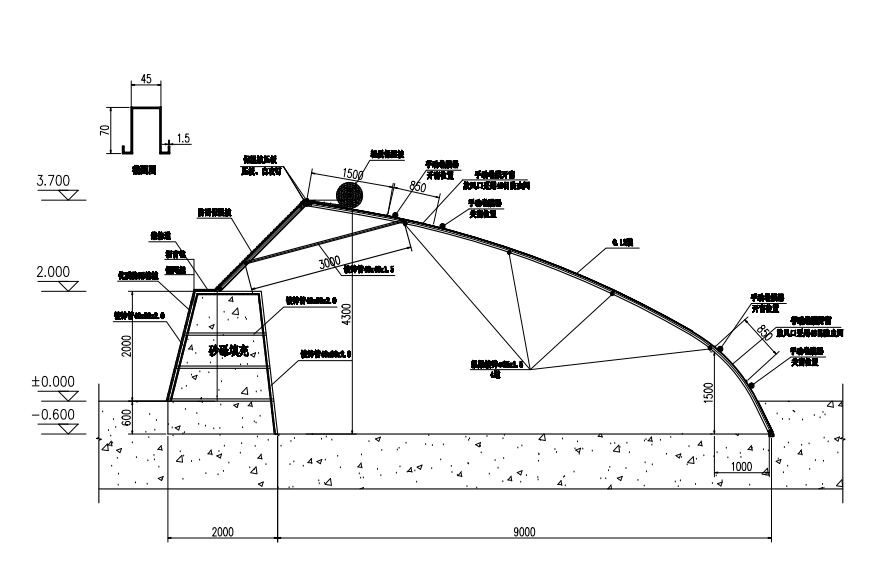

三、新型(土墙)日光温室结构设计
新型(土墙)日光温室跨度一般在8米~10米,温室高度一般为3.2米~4.7米,温室长度一般在50米~100米。
温室后墙采用框架式结构,距离后地脚1米-1.2米处设计一道立柱,立柱间距3米~4米;在立柱与后墙间隔0.5米-0.6米处,设计顶横梁一道,顶横梁两侧设两道通长纵梁。前后拱设计40x40x1.5热镀锌方管支撑梁,形成三角支撑,提高温室整体的稳定性。前拱
设计4道φ25x1.5热镀锌圆管纵杆,后坡设计一道φ25x1.5热镀锌圆管纵杆;后底角处连接一道4#角铁,提高后墙稳定性。棚体顶底各一道通风口,整体纵向连接9道纳米卡槽。温室所有连接点均采用螺栓连接,焊接配件热镀锌处理。
