连栋全玻璃温室以VENLO型结构居多，跨度多为6.4米，后经过我国设施园艺领域不断开发，设计出9.6米/10.8米/12米大跨度玻璃温室；玻璃温室主体结构主要包括主体骨架（立柱、桁架、天沟、天沟托架、接露槽、标准件等），屋面以上采用全铝合金结构固定顶部玻璃材料，铝合金材料针对玻璃温室专业开发磨具生产，其专业化程度较高，安装程度复杂。

　　本套 4mm 玻璃温室专用铝合金型材共计 17 种、密封胶条 5 种、专用铝材连接配件 11 种、

　　专用连接配件 15 种，专用部位使用专用型材，避免通用性造成“大材小用”或“小材大用”;特殊部位结构强度和刚度均有提高，增强温室整体抗风载和雪载的能力。

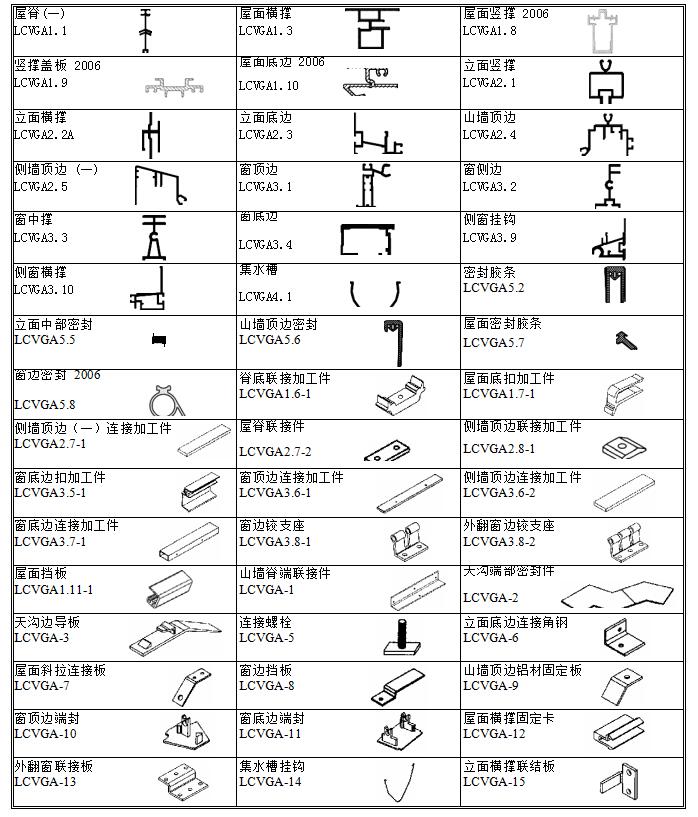

　　铝合金型材、密封胶条截面图及专用铝材连接配件、专用连接配件见下表

　　本套 4mm 玻璃温室专用铝合金型材具有以下特点：

　　1.1 主要支撑构件用铝型材工厂化加工，安装方便快捷。

　　1.2 小屋面结构、多雨槽，外形美观，排水能力强。

　　1.3 与之配套的设备种类多，技术成熟。

　　1.4 屋面无钢构件，提高温室整体的透光率，单位面积用钢量低。

　　2 注意事项

　　2.1 铝合金型材在运输、储存及安装过程中须注意以下事项：

　　2.1.1 铝型材在搬运过程中，必须轻拿轻放，严防磕碰造成表面损伤，影响表面质量。

　　2.1.2 铝型材在运输过程中，必须用苫布盖好，严防雨、雪水的侵入。

　　2.1.3 铝型材的贮存环境应干燥、明亮，通风良好，无腐蚀气候，同时应严防雨、雪水侵入。

　　2.1.4 铝型材在贮存时，其底部必须用垫木与地面隔开，保持与地面距离大于 10cm。

　　2.1.5 铝型材在贮存时，严禁与化学材料和潮湿性材料一同存放。

　　2.1.6 铝型材在安装过程中，与墙体接触的框料，必须确保型材表面的氧化膜不遭破坏，同时选用合格的水泥、沙土。

　　2.1.7 铁和铝之间存在电位差，在潮湿空气的条件下会发生电化学腐蚀，为保证强度和使用寿命，须使用镀锌或不锈钢材质的紧固螺钉。

　　2.1.8 施工单位必须配备相应的加工机具，如铝合金切割机、铣床等，以确保铝型材、玻璃等组合构件满足规范规定的加工要求，避免产生质量缺陷，确保安装及使用安全。

　　2.2 主体骨架安装质量的要求：

　　2.2.1 立柱安装质量。立柱安装的质量，是铝型材安装质量的奠基石。因此，要求立柱安装须控制在允许偏差(两柱中心距偏差 3mm，轴线总长偏差 6mm，垂直标高偏差 3mm， 垂直度偏差 1mm)范围后，方可将天沟、桁架及围杆等安装到立柱上。

　　2.2.2 天沟、围杆安装质量。铝型材是直接支撑于天沟、围杆之上，因此，要求天沟、围杆安装须控制在允许偏差(相邻天沟距离偏差 3mm，相邻围杆距离偏差 1mm，4m 直线度偏差 3mm)范围之内。

　　2.2.3连接节点安装质量。检查主体骨架零部件相互之间的连接是否牢固，螺栓、铆钉等主要连接部件每处是否满足要求。

　　1 安装方法(步骤)

　　安装的总体顺序是：

　　屋面 → 山墙 → 侧墙



　　1.1 屋面安装

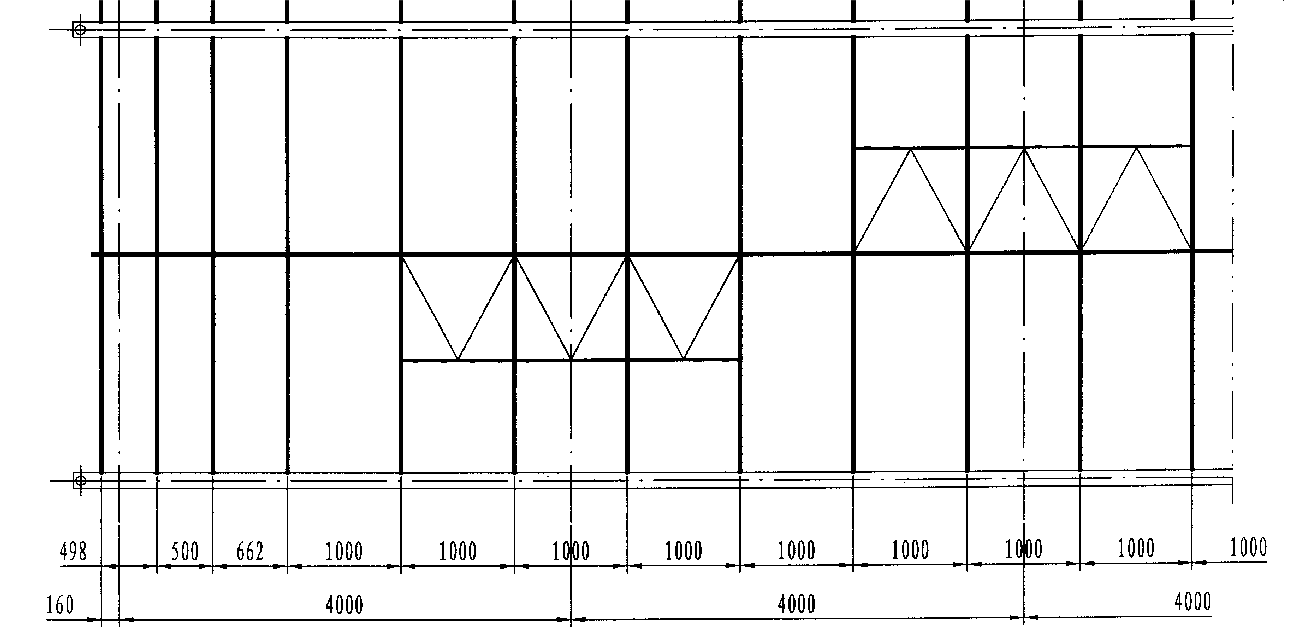

　　屋面铝型材、玻璃布置根据屋面窗户大小及布置而定，以交错推杆开窗为例，以 3.0m 窗为例屋面覆盖布置见图 1，屋面竖撑铝型材的布置间距均为 1.0m，端部铝型材位置与山墙柱中心距围杆外侧尺寸相关。

图一

　　屋面覆盖安装的顺序是：屋面铝型材 → 屋面玻璃 → 屋面窗 → 屋面窗玻璃屋面铝型材安装规程：

　　1.1.1 根据铝型材布置确定屋面竖撑 2006(LCVGA1.8)及屋脊(LCVGA1.1)端面位置(一般距山墙柱中心为 300mm)。

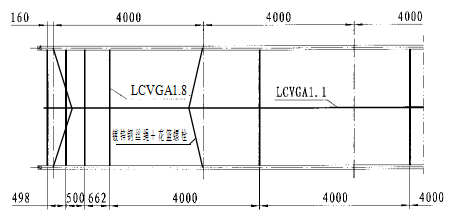

　　1.1.2在屋面先将屋脊(LCVGA1.1)用屋面竖撑 2006(LCVGA1.8)(间距 4m)支撑起基本安装框架并在端部双向安装屋面斜拉镀锌钢丝绳+花篮螺栓(见图 2)，

图二

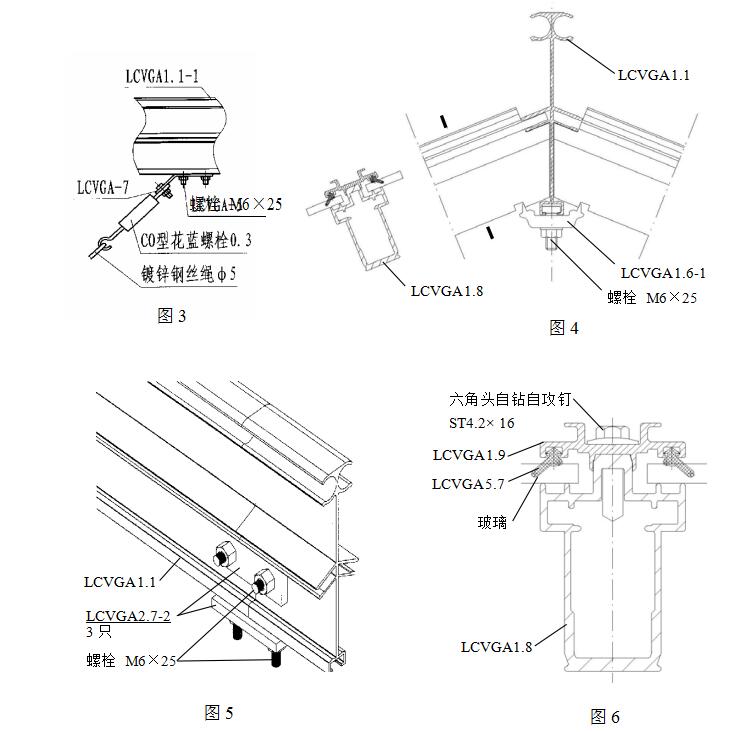

　　图 3 为屋面斜拉镀锌钢丝绳+花篮螺栓节点，图 4 为屋面竖撑与屋脊连接节点，图 5

　　为屋脊对接节点。

　　1.1.1 玻璃的安装顺序，一般从温室一端开始往另一端顺序安装玻璃，在开间方向尺寸较大时可考虑从温室中间往两端安装以加快安装进度。

　　1.1.2 每块玻璃安装到位后，竖撑盖板 2006(LCVGA1.9)插入屋面密封胶条(LCVGA5.7) 后用自攻自钻钉固定(见图 6)，自攻自钻钉间距约 50cm。



　　1.1.3 安装玻璃至有屋面窗位置时，将活动窗框安装到位，其周边玻璃装好后再安装活动窗框上的玻璃。
